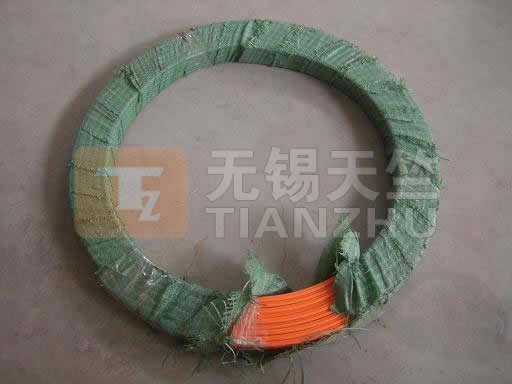

柔性一體滑觸線

一：產品特點

DHR系列安全滑觸線優點：極間距小、任意組合、敷設靈活可懸掛、水平、垂直安裝；可隨軌道任意彎曲。

應用領域：電動單軌小車自動生產線、游樂線等。

二：產品型號、規格

柔性滑觸線系列

a. 柔性組合式滑線

㈠導軌承載流量：16A ; 50A ; 80A ; 120A

㈡導軌截面積：10mm2; 16mm2; 25mm2 ;

b．集電器

三：主要技術參數

四：型號與基本數據

柔性滑線：導線標準長度為5m

五：集電器

集電器主要有JDS和JDR兩種

六：安裝附件

七：滑線安裝注意事項

1) 滑線與移動設備的水平和垂直方向的平行誤差不得大于1.5/1000；

2) 各接頭不得出現松動現象

3) 集電器的安裝必須保證各碳刷接觸壓力符合規范；

4) 通電空載試運行30min后，加負載運行至少10min，檢查各部情況。
